- 18633654595
精轧螺纹钢生产全过程质量控制要点

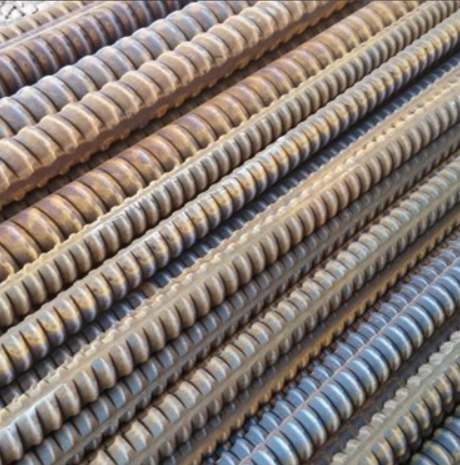

结合国标 GB/T 20065-2016，从炼钢、坯料、加热、轧制、螺纹成型、热处理、精整、检验全流程，梳理关键质控点，贴合工厂实际生产管控。
一、炼钢&精炼工序（材质基础管控）
1. 化学成分严控
严控C、Mn、Si基础配比；精准添加钒、铌微合金，保证沉淀强化效果；
有害杂质上限：S≤0.040%、P≤0.040%，防止冷脆、裂纹、疲劳断裂。
2. 钢水纯净度
LF精炼脱硫脱氧，全程保护浇铸，减少夹杂物、气孔，避免后期力学不合格。
3. 成分均匀性
杜绝炉号偏析、成分波动，同批次性能差异过大，导致强度参差不齐。
二、连铸钢坯质控
1. 杜绝坯料内部缺陷：缩孔、疏松、皮下气泡、内部裂纹；
2. 表面缺陷处理：结疤、划痕、折叠必须修磨清理，防止轧制后表面开裂；
3. 坯料规格统一，杜绝混坯、错钢种，防止不同强度等级混料。
三、加热炉温控关键
1. 加热温度区间：1050～1180℃，杜绝低温欠烧、高温过烧；
2. 均匀加热，避免阴阳面、内外温差大，防止轧制变形不均、螺纹大小边；
3. 严格控保温时间，防止晶粒粗大，降低钢筋韧性与伸长率。
四、除鳞工序
1. 高压水除鳞压力稳定（18–22MPa），彻底去除一次氧化铁皮；
2. 除鳞不彻底会造成：螺纹表面麻面、氧化皮压入、咬合卡顿、防腐性能下降。
五、轧制&螺纹成型（核心关键）
1. 专用孔型与轧辊管控
采用无纵肋梯形螺纹专用轧辊，定期校对孔型、磨损及时换辊；
2. 螺纹尺寸精度
严格控制螺距、牙高、齿形、外径公差，保证螺母、套筒任意位置顺畅旋合；
3. 外观硬性要求
全程无纵肋，禁止出现乱牙、烂牙、螺纹缺肉、错牙、局部压塌；
4. 料型与张力控制
机架张力稳定，杜绝钢筋扭曲、椭圆、弯曲，保证直线度与截面尺寸。
六、轧后控冷/热处理（决定强度等级）
1. 按牌号匹配冷却工艺：
PSB500/785 常规冷却；PSB930/PSB1080强化超快冷+回火制度；
2. 冷却段水量、风速分段调节，杜绝冷却不均，防止一头硬一头软、性能分层；
3. 严禁冷却过度导致脆性增大、伸长率不达标；冷却不足造成屈服、抗拉强度偏低。
七、冷床缓冷与回火
1. 冷床缓慢均匀冷却，释放轧制内应力；
2. 杜绝快冷堆冷、急冷，防止弯曲变形、时效裂纹、残余应力超标；
3. 保证金相组织稳定：表层回火索氏体+芯部珠光体，强韧性匹配。
八、精整、剪切&后处理
1. 定尺剪切端面平整、无毛刺、裂口，方便现场张拉、对接；
2. 全线矫直，控制弯曲度、扭曲度，杜绝弓形、螺旋弯；
3. 分类码放、标识清晰，严防不同规格、不同强度等级混捆。
九、在线+离线理化检验质控
1. 力学必检项：屈服强度、抗拉强度、断后伸长率、冷弯试验；
2. 尺寸抽检：公称直径、螺纹公差、理论重量偏差（国标允许±4.0%）；
3. 外观巡检：表面无裂纹、折叠、结疤、夹杂、机械损伤；
4. 批次留样、炉号追溯，做到质量可溯源。
十、常见生产缺陷&预防
1. 螺纹烂牙、齿形不全 → 轧辊磨损、孔型错位、张力不稳
2. 强度偏低/偏高 → 冷却工艺不匹配、合金成分波动
3. 钢筋弯曲扭曲 → 轧制张力、冷床摆放、冷却不均
4. 表面裂纹 → 坯料缺陷、过烧、除鳞不良
5. 连接拧不动 → 螺纹公差超差、椭圆度超标
